Teplovodní krbové
vložky VATRA ®
- PTZumožňují mnoho variant výkonů , tvarů i velikostí viz. VATRA
Klasik, Lift a Relax viz ZDE.
Skutečně
účinný teplovodní krb v kombinaci s akumulační nádrží je nepraktičtější
způsob akumulování tepla vyprodukované krbem. Teplo lze
dlouhodobě uchovávat a hlavně je možno jej směrovat,
regulovat a zužitkovat dle potřeby v celém domě. Lze též
využít i na ohřev užitkové vody. Přitom pořizovací náklady
nejsou nikterak vysoké například oproti systémům hypokaust a
atd.
Krbové
vložky VATRA jsou certifikované zkušebním ústavem SZU dle normy ČSN
EN 13229/A2:2005, a to včetně teplovodní varianty a splňují tedy
kompletně podmínky pro označení CE. Naměřená účinnost
při zkoušce teplovodní varianty byla 78,43 % !!! Síla
antikorové nerezy výměníku 2 mm.
PTZ
je určeno především jako přídavný nebo záložní zdroj
tepla pro rodinné domky. Ideální zdroj pro
akumulační vytápění jelikož s akumulační nádrží jej
lze provozovat i jako hlavní topidlo, avšak doporučujeme jej do systému
zapojit společně s některým bezobslužným zdrojem. Toto
v praxi znamená, že stávající plynový či elektrický kotel
pracuje na sporo a udržuje temperanci v budově a při příchodu
obyvatel domu při zapálení v krbu sekotel automaticky vypíná a ohřev zajišťuje pouze krb.
Jelikož se jedná o zařízení, které je schopné vydat v určitém
krátkém časovém úseku značný výkon ( vzhledem k nepravidelné
obsluze se jedná o tkzv. "pulzní zdroj") a
naopak se nepředpokládá, že by krb byl používán nepřetržitě,
tak z tohoto důvodu se doporučuje připojit akumulační nádrž.
A v případě použití kombinovaného zásobníku TUV najde své
využití i při přípravě teplé užitkové vody.
Další
výhodou oproti teplovzdušnému rozvodu bývá snadnější propojení
místností a absence míšení vzduchu mezi jednotlivými místnostmi.
Pro
rekreační objekty s víkendovým provozem kde není akumulace příliš
vhodná z hlediska přílišné tepelné setrvačnosti a tedy pomalé
reakce je principielně vhodnější použít krb
s teplovzdušnými rozvody (s ventilátorem). Částečné
teplovzdušné rozvody ( často však bez ventilátoru - samotížné)
se ostatně v některých případech doporučují i u PTZ.
K
PTZ doporučujeme přiobjednat i záložní zdroj el. energie pro případné
výpadky proudu (viz. příslušenství) nebo případně dochlazovací
termostatický dvoucestní ventil.
Jednotlivé
schémata zopojení naleznete v sekci ke stažení ZDE.
Celé

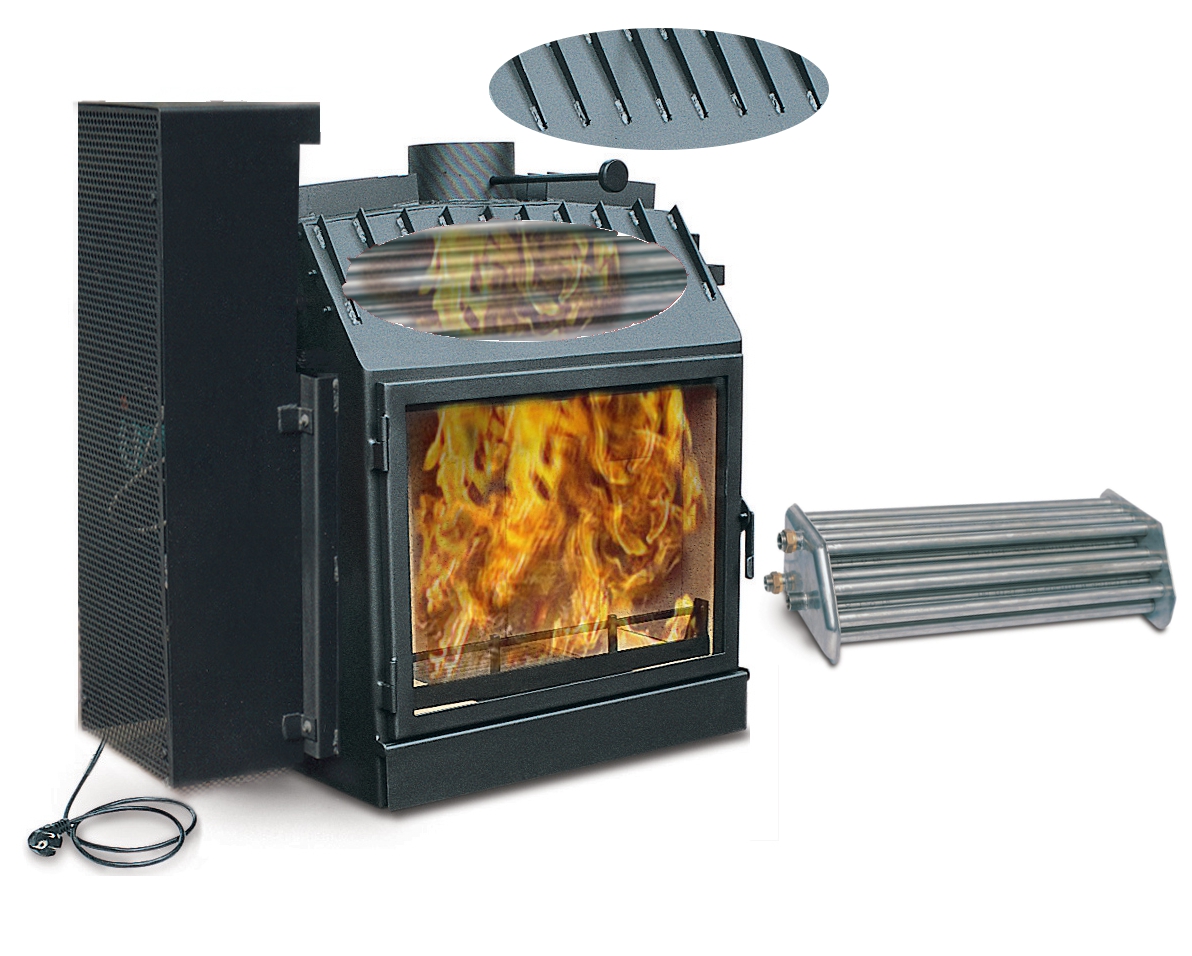

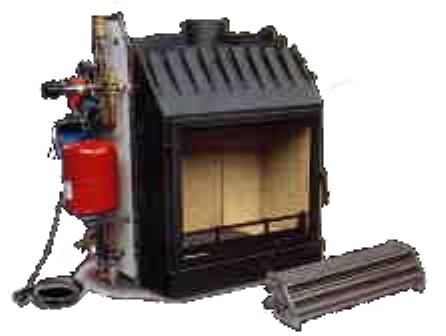

přídavné zařízení se skládá ze dvou samostatných celků :
A/
Nerezového (AKV ) trubkového výměníku
s odvzdušněním a jištěním
B/

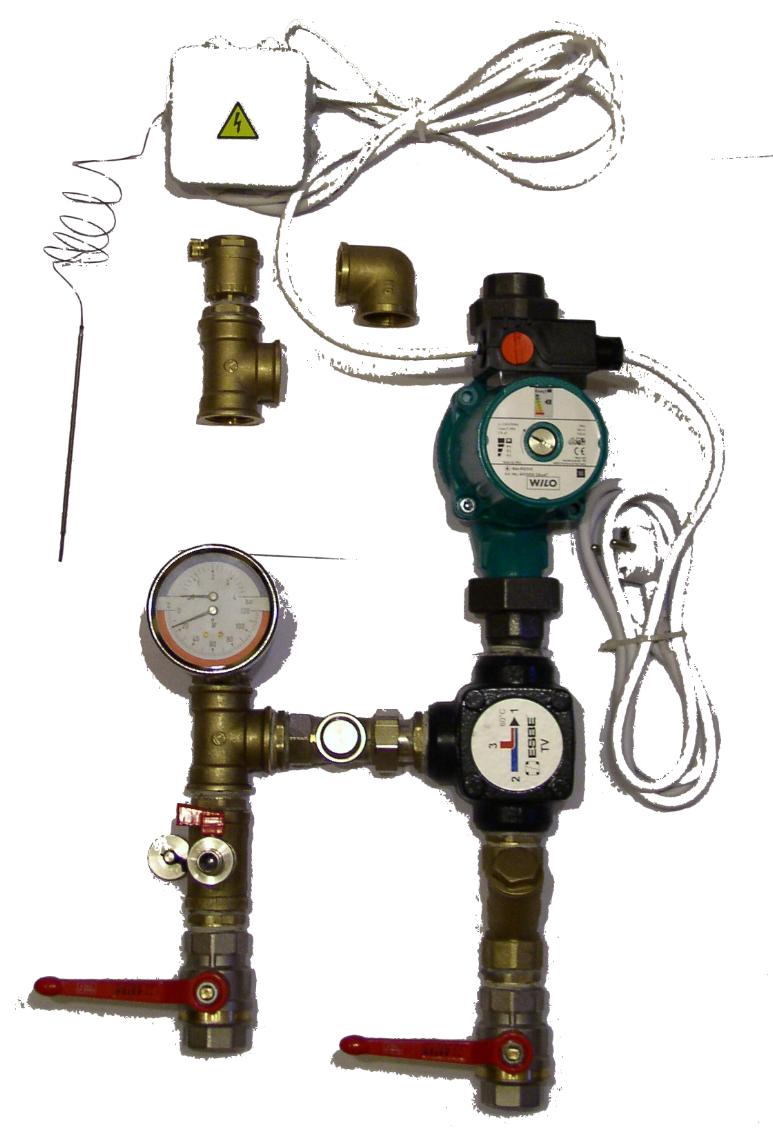

Kompletní strojovny která je napojena do vložky a oba díly
jsou tedy na krbu přístupné a
demontovatelné a není tudíž problém je snadno opravit či vyměnit
.
společné
technické parametry pro
všechny varianty PTZ
Maximální
teplota média
95 C
Zkušební
tlak
320 kPa
Provozní
tlak
180 kPa
Tlaková
ztráta
55kPa
Pojistní
ventil nastaven na tlak
250 kPa
Pevně
nastavený termostat spíná při
45 C
Síťové
napětí
230V/50V/Hz
Příkon
elektrické energie
42-86 W
ostatní
technické parametry krbových vložek VATRA se zabudovaným PTZ
PTZ:
O-150K
,R
O-150
plus
O-180K
O-180V
připoj.
potrubí
G
3/4"
G
3/4"
G
3/4"
G
1"
obsah
výměníku
3,1
l
4,4
l
5,3
l
7,2
l
celkový
výkon
(min. -max.)
4-15,3
kW
6-16,4
kW
7-23
kW
9-31,7
kW
podíl
přenosu do vody (při max. výkonu krb. vl.)
45%
55%
45%
55%
spotřeba
suchého
dřeva
při
max. výkonu
8
kg/h
15,5
kg/h
23
kg/h
30
kg/h
Pri
používání krbu s PTZ na nižší výkony se poměr podílu vytápění
do vody snižuje a to nepřímoúměrně protože krb preferuje nejprve
teplovzdušný výkon.
